一片人工SEI膜，助攻锂金属电池实用化！

当前位置: 电池联盟网 > 数说 > 技术 >

一片人工SEI膜，助攻锂金属电池实用化！

时间:2018-09-25 10:38来源:纳米人作者:综合报道

点击: 次

研究亮点：

1.提出了一种新型的人工SEI膜制备策略。

2.构建了更具实用性能的锂金属全电池。

实用化的锂金属电池，需要能够充分、可逆地利用微薄的锂金属负极。要实现这一目标，科研人员需要在不增加电池重量的情况下解决SEI膜的两大问题：1)调控界面传递;2)保护高反应活性的金属。

有鉴于此，韩国科学技术研究院Won Il Cho和美国康奈尔大学Lynden A. Archer团队利用LB法制备了一种基于磷酸盐修饰还原氧化石墨烯的人工SEI膜(LBASEIs)。

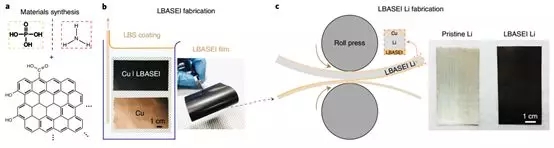

图1. LBASEIs及LBASEIs Li电极制备示意图

设计原则：

LBASEIs能通过简便的方法快速规模化制备得到，而石墨烯表面含有丰富的官能团，包括磷酸盐、N等，确保LBASEIs和锂金属紧密结合，防止高反应活性的锂金属和液体电解质之间发生副反应。同时，有利于实现平面二维结构的电沉积锂。

性能测试：

研究人员基于锂金属负极，LBASEIs，高负载量的商业NCM正极构建了扣式和袋式锂金属全电池，并表现出高度可逆和稳定工作性能。即便锂金属只有20μm厚，只要正负极容量匹配，至少可以稳定循环200圈。

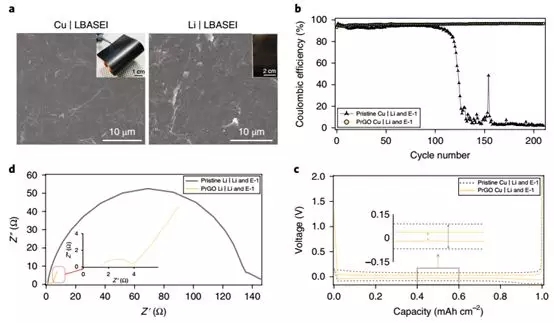

图2. LBASEIs电化学性能

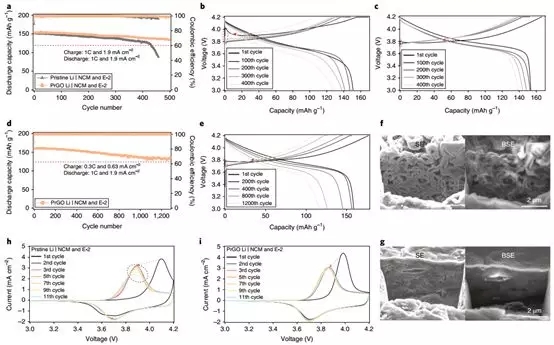

图3. LBASEI Li电化学性能

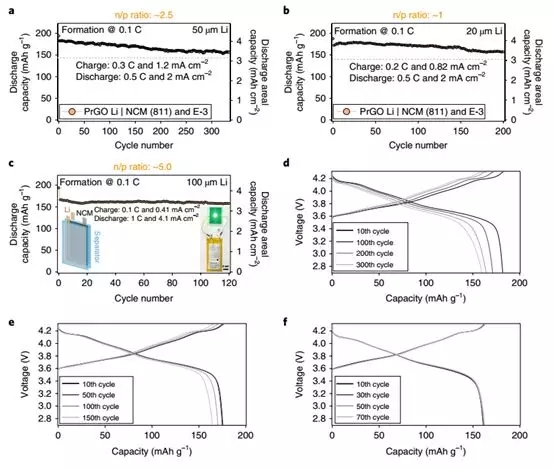

图4. 全电池电化学性能测试

机理研究：

为了弄清楚为什么LBASEIs能够起作用，研究人员采用了表面表征技术和理论计算方法。结果表明，磷酸盐功能化修饰的还原氧化石墨烯促进了锂电沉积的成核，在锂金属负极表面形成一种可持久的保护层，从而实现对负极/电解质界面电迁移行为的调控，确保锂在液体电解质和平面固体表面的界面上均匀迁移。

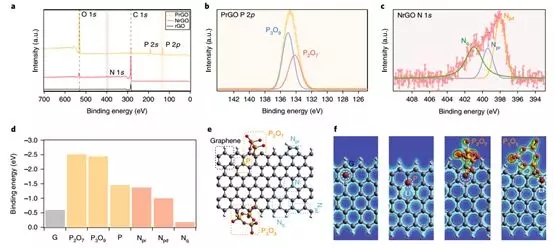

图5. LBASEIs表面的Li活性位点

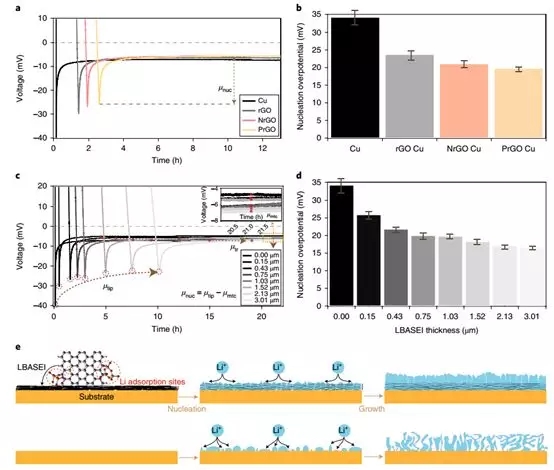

图6.Li成核的过电位分析

图7. LBASEIs表面Li迁移性能

总之，这项研究提出了一种新型的SEI膜制备技术，为锂金属电池的实用化提供了新思路。

(责任编辑：子蕊)

文章标签：锂电池人工SEI膜

作者：综合报道，如若转载，请注明出处：http://www.cbcu.com.cn/shushuo/jishu/2018092526371.html

看完这篇还不够？如果你也也是同行业需要发布您的新闻报道，请戳这里告诉我们！

免责声明：本文仅代表作者个人观点，与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn

猜你喜欢

锂电池极片设计及表面缺陷分析锂电池极片的设计是非常重要的，现针对锂电池极片设计基础知识进行简单介绍。 2021-06-03 11:34	三元锂电池挤压损伤试验研究本文以某型号锂离子动力电池为研究对象，对电芯不同方向进行挤压试验研究，通过采集挤压力、温度、电压数据分析找出电芯抗挤压弱的方向，然后进一步通过不同加载工况形式来分析确定电芯的挤压损伤容限，其次对模组不同方向抗挤压能力进行了分析。 2021-06-01 11:37
斯坦福大学：可控制厚度的锂电池用超薄锂金属-石墨烯氧化物主箔本文，斯坦福大学崔屹教授团队在《Nature Energy》期刊发表名为“Free-standing ultrathin lithium metal–graphene oxide host foils with controllable thickness for lithium batteries”的论文，研究开发了一种简单和可扩展的方法，在氧化石墨烯主体内合 2021-05-26 10:57	锂电池容量衰减变化及原因分析目前，可知引起锂离子电池容量衰减的主要因素包括正负极表面形成SEI钝化膜、金属锂沉积、电极活性材料的溶解、阴阳极氧化还原反应或副反应的发生、结构变化及相变化等。 2021-05-20 10:34
AM：这个材料不简单，不加导电剂大幅提高钠/锂电池体积能量密度为提高电池体积能量密度，吉林大学-超硬材料国家重点实验室杜菲教授等人提出了一种有效的多晶型工程策略来提高FeSe的体积容量。 2021-04-19 11:29	必看！锂电池PACK主要工序标准锂电池PACK分为加工、组装、测试、包装四个部分，电池PACK之前都需要进行筛选，不同的客户对锂电池PACK之前的电芯要求完全不同， 2021-04-16 09:40
动力电池寿命衰减的内部机理与外部因素动力锂电池寿命衰减的内部机理与外部因素 2021-04-05 16:45	三元软包动力锂电池热安全性本文以23 A·h软包NCM523动力锂离子电池为研究对象，试验研究25% SOC、75% SOC电池热失控过程中热特征参数变化、温度场的分布及热失控的演变过程中电池各样貌下的温度。 2021-03-18 10:37
PPT \| 锂电池设计原则及工序控制锂电池设计原则及工序控制PPT 2021-03-15 11:38	必备！常见锂电池类型及主要性能参数汇总本文汇总六种常见锂电池类型以及它们的主要性能参数。大家都知道，相同技术路线的电芯，其具体参数并不完全相同，本文所显示的是当前参数的一般水平。 2021-03-05 11:29

专题

更多

中国电池工程师年会(2021CSBE)

电池制造工程师培训暨国家电池行业职业等级评价（高级）班

相关新闻

锂电池极片设计及表面缺陷分析

锂电池极片的设计是非常重要的，现针对锂电池极片设计基础知识进行简单介绍。

2021-06-03 11:34
三元锂电池挤压损伤试验研究

本文以某型号锂离子动力电池为研究对象，对电芯不同方向进行挤压试验研究，通过采集挤压力、温度、电压数据分析找出电芯抗挤压弱的方向，然后进一步通过不同加载工况形式来分析确定电芯的挤压损伤容限，其次对模组不同方向抗挤压能力进行了分析。

2021-06-01 11:37
斯坦福大学：可控制厚度的锂电池用超薄锂金属-石墨烯氧化物主箔

本文，斯坦福大学崔屹教授团队在《Nature Energy》期刊发表名为“Free-standing ultrathin lithium metal–graphene oxide host foils with controllable thickness for lithium batteries”的论文，研究开发了一种简单和可扩展的方法，在氧化石墨烯主体内合

2021-05-26 10:57
锂电池容量衰减变化及原因分析

目前，可知引起锂离子电池容量衰减的主要因素包括正负极表面形成SEI钝化膜、金属锂沉积、电极活性材料的溶解、阴阳极氧化还原反应或副反应的发生、结构变化及相变化等。

2021-05-20 10:34
AM：这个材料不简单，不加导电剂大幅提高钠/锂电池体积能量密度

为提高电池体积能量密度，吉林大学-超硬材料国家重点实验室杜菲教授等人提出了一种有效的多晶型工程策略来提高FeSe的体积容量。

2021-04-19 11:29
必看！锂电池PACK主要工序标准

锂电池PACK分为加工、组装、测试、包装四个部分，电池PACK之前都需要进行筛选，不同的客户对锂电池PACK之前的电芯要求完全不同，

2021-04-16 09:40
动力电池寿命衰减的内部机理与外部因素

动力锂电池寿命衰减的内部机理与外部因素

2021-04-05 16:45
三元软包动力锂电池热安全性

本文以23 A·h软包NCM523动力锂离子电池为研究对象，试验研究25% SOC、75% SOC电池热失控过程中热特征参数变化、温度场的分布及热失控的演变过程中电池各样貌下的温度。

2021-03-18 10:37

本月热点

2020年锂电池行业研究报告

中国新能源汽车市场快速回暖，欧洲市场政策加码，美国市场或成新增量。

2021-05-11 11:24
突发｜深圳一锂电企业停止经营、解散员工！

5月7日有知情者爆料称，今年五一假期前，一家深圳锂电池企业停止经营、解除全体员工劳动合同……

2021-05-11 10:02
4月我国动力电池装车量同比上升134.0%

2021年4月，我国动力电池装车量8.4GWh，同比上升134.0%。其中三元电池共计装车5.2GWh，同比上升97.3%；磷酸铁锂电池共计装车3.2GWh，同比上升244.5%。

2021-05-13 08:26
如何看待Pack内铁锂和三元混用

最近有两篇文章，分别从两个角度来看三元和铁锂的混用。

2021-06-01 09:25
可充电中性锌空气电池：进展，挑战和未来

本篇综述从三个方面总结了可充电中性锌空气电池的最新研究进展：电解液、锌负极和空气正极。

2021-05-19 10:59
揭开赣锋锂业的家底

今天的主角是A股锂矿第一股赣峰锂业(SZ:002460)。我们试图透过公开资料，揭开它的家底。

2021-06-03 09:46
“电池荒”来袭，生产纯电动汽车的车企要被卡脖子了？

放眼全球范围，其实电池短缺问题在今年年初已经显露，如今正逐渐逼近弹尽粮绝的时候。

2021-06-01 21:22
关于征集《锂离子电池用连续式真空干燥系统技术规范》等两项行业标准的函）征求意见程序

中国电器工业协会现启动《锂离子电池用连续式真空干燥系统技术规范》（2020-0865T-JB）（附件1）及广东正业科技股份有限公司牵头起草的《锂离子电池X射线检测设备》（2020-0870T-JB）（附件2）（工信厅科函【2020】181号）两项行业标准（征求意见稿）征求

2021-05-31 22:53

欢迎投稿

联系人：王女士
Email：cbcu#cbcu.com.cn
发送邮件时用@替换#
电话：010-53100736

在线投稿
