锂离子电池电极机械性能裂化

当前位置: 电池联盟网 > 数说 > 技术 >

锂离子电池电极机械性能裂化

时间:2019-04-24 10:22来源:锂想生活作者:综合报道

点击: 次

锂离子电池极片的机械稳定性也是影响电池电化学性能、循环稳定性和安全性等的重要因素。

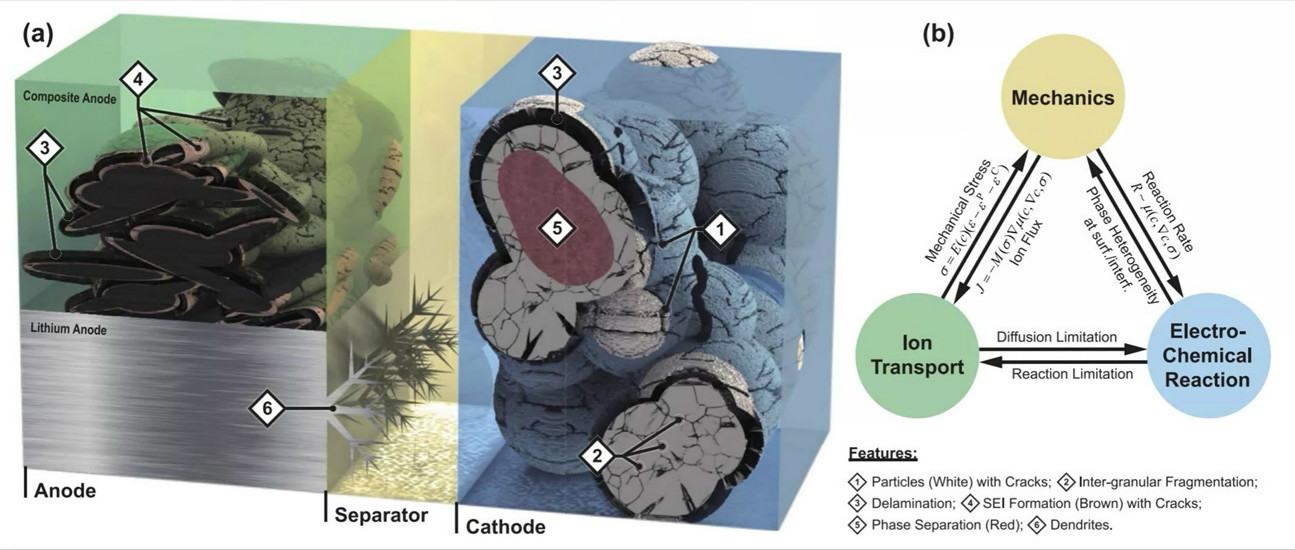

而电池中极片机械性能存在各种裂化现象，常见的机械性能裂化如上图综述所示，包括：

（1）正、负极电极材料颗粒裂纹；

（2）活性物质颗粒内部晶间破碎；

（3）正极表层分层失效；

（4）负极表面SEI破裂；

（5）正极活性物质相分离；

（6）锂金属等负极表面枝晶。

裂纹

电池在实际的使用过程中，活性颗粒常常经历许多的不可逆的物理化学和机械过程，比如局部过度充放电，表面结构崩塌，不均匀电极/电解液界面，金属溶解/沉淀，体积膨胀/收缩，局部温度波动等。这些副反应之间的相互作用会导致活性颗粒内部机械或热应力、电化学应力的累积，并进一步可诱发裂缝的产生。这种裂纹主要在应力集中以及颗粒薄弱点产生，比如颗粒表面，SEI膜，晶界等。

特别像硅基负极，在充电/放电周期内插入和脱出锂时，体积变化达到270%，这个巨大的体积膨胀会导致硅颗粒的粉碎，以及涂层从铜集流体中分离。特别是，SEI膜会发生持续的断裂再生成过程，不断消耗锂离子和活性物质，造成容量持续衰减，循环稳定性变差。

而颗粒内部产生的裂缝会导致颗粒之间接触变差，颗粒完整性破坏，电子和离子传输路径都会发生变化，导致扩散受限。结果表明，电子和离子在固相的扩散长度伴随着裂缝的产生而增大。这又会进一步影响电化学反应，可能造成充放电局部不均匀，引起颗粒的二次裂纹。

表面结构变化与相分离

充放电过程中，电化学反应在电极表面发生，锂离子从表面脱出或嵌入，多次循环之后活性颗粒表面会出现了十分显著的相变，锂离子脱出后可能伴随金属溶出，材料层状结构会变成盐岩相结构，并且这种相结构演变向颗粒内部扩展，形成内部相分离。

枝晶

在锂离子电池的充电过程中，负极电位不断变负，在一定条件下会引起金属锂在负极表面沉积的副反应。金属锂持续存在负极的表面，不仅会影响锂离子电池的容量，还有可能会产生危害锂离子电池安全的锂枝晶。金属锂做负极时，枝晶更加严重，负极保护避免锂枝晶成为金属锂电池的研究热点。

(责任编辑：子蕊)

文章标签：锂电池动力电池

作者：综合报道，如若转载，请注明出处：http://www.cbcu.com.cn/shushuo/jishu/2019042429017.html

看完这篇还不够？如果你也也是同行业需要发布您的新闻报道，请戳这里告诉我们！

免责声明：本文仅代表作者个人观点，与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn

猜你喜欢

锂电池极片设计及表面缺陷分析锂电池极片的设计是非常重要的，现针对锂电池极片设计基础知识进行简单介绍。 2021-06-03 11:34	三元锂电池挤压损伤试验研究本文以某型号锂离子动力电池为研究对象，对电芯不同方向进行挤压试验研究，通过采集挤压力、温度、电压数据分析找出电芯抗挤压弱的方向，然后进一步通过不同加载工况形式来分析确定电芯的挤压损伤容限，其次对模组不同方向抗挤压能力进行了分析。 2021-06-01 11:37
宁德时代：NCM811锂离子电池高温存储性能衰退机理我们一起学习一下宁德时代在高温存储性能衰退方面的研究。 2021-05-27 11:42	800V高压系统对电池的影响高压快充，其本质就是要提高充电速度，解决用户的充电焦虑。 2021-05-27 08:51
斯坦福大学：可控制厚度的锂电池用超薄锂金属-石墨烯氧化物主箔本文，斯坦福大学崔屹教授团队在《Nature Energy》期刊发表名为“Free-standing ultrathin lithium metal–graphene oxide host foils with controllable thickness for lithium batteries”的论文，研究开发了一种简单和可扩展的方法，在氧化石墨烯主体内合 2021-05-26 10:57	锂电池容量衰减变化及原因分析目前，可知引起锂离子电池容量衰减的主要因素包括正负极表面形成SEI钝化膜、金属锂沉积、电极活性材料的溶解、阴阳极氧化还原反应或副反应的发生、结构变化及相变化等。 2021-05-20 10:34
可充电中性锌空气电池：进展，挑战和未来本篇综述从三个方面总结了可充电中性锌空气电池的最新研究进展：电解液、锌负极和空气正极。 2021-05-19 10:59	高压镍基锂离子电池在高温日历容量衰减机理分析本研究重点研究了锂离子电池在非自加热温度区域的充放电性能变化，采用由热稳定性最低的镍基正极材料(充满电状态)组成的18650锂离子电池在80°C储存下，研究了电池的性能劣化行为和机理。 2021-05-17 11:41
黄学杰团队：锂离子电池补锂技术本文总结了补锂技术的发展状况和本课题组在补锂技术方面的一些工作，并展望了补锂技术在锂离子电池中的应用前景。 2021-05-07 11:35	缪灵团队：抑制钒基水系锌离子电池正极材料溶解的原位CEI包覆策略近日，华中科技大学缪灵团队提出了一种原位正极/电解液中间相（CEI）包覆策略，从动力学上抑制正极钒溶解，提高电池存储时间，延长电池循环使用寿命。 2021-05-05 15:45

专题

更多

中国电池工程师年会(2021CSBE)

电池制造工程师培训暨国家电池行业职业等级评价（高级）班

相关新闻

锂电池极片设计及表面缺陷分析

锂电池极片的设计是非常重要的，现针对锂电池极片设计基础知识进行简单介绍。

2021-06-03 11:34
三元锂电池挤压损伤试验研究

本文以某型号锂离子动力电池为研究对象，对电芯不同方向进行挤压试验研究，通过采集挤压力、温度、电压数据分析找出电芯抗挤压弱的方向，然后进一步通过不同加载工况形式来分析确定电芯的挤压损伤容限，其次对模组不同方向抗挤压能力进行了分析。

2021-06-01 11:37
宁德时代：NCM811锂离子电池高温存储性能衰退机理

我们一起学习一下宁德时代在高温存储性能衰退方面的研究。

2021-05-27 11:42
800V高压系统对电池的影响

高压快充，其本质就是要提高充电速度，解决用户的充电焦虑。

2021-05-27 08:51
斯坦福大学：可控制厚度的锂电池用超薄锂金属-石墨烯氧化物主箔

本文，斯坦福大学崔屹教授团队在《Nature Energy》期刊发表名为“Free-standing ultrathin lithium metal–graphene oxide host foils with controllable thickness for lithium batteries”的论文，研究开发了一种简单和可扩展的方法，在氧化石墨烯主体内合

2021-05-26 10:57
锂电池容量衰减变化及原因分析

目前，可知引起锂离子电池容量衰减的主要因素包括正负极表面形成SEI钝化膜、金属锂沉积、电极活性材料的溶解、阴阳极氧化还原反应或副反应的发生、结构变化及相变化等。

2021-05-20 10:34
可充电中性锌空气电池：进展，挑战和未来

本篇综述从三个方面总结了可充电中性锌空气电池的最新研究进展：电解液、锌负极和空气正极。

2021-05-19 10:59
高压镍基锂离子电池在高温日历容量衰减机理分析

本研究重点研究了锂离子电池在非自加热温度区域的充放电性能变化，采用由热稳定性最低的镍基正极材料(充满电状态)组成的18650锂离子电池在80°C储存下，研究了电池的性能劣化行为和机理。

2021-05-17 11:41

本月热点

2020年锂电池行业研究报告

中国新能源汽车市场快速回暖，欧洲市场政策加码，美国市场或成新增量。

2021-05-11 11:24
突发｜深圳一锂电企业停止经营、解散员工！

5月7日有知情者爆料称，今年五一假期前，一家深圳锂电池企业停止经营、解除全体员工劳动合同……

2021-05-11 10:02
4月我国动力电池装车量同比上升134.0%

2021年4月，我国动力电池装车量8.4GWh，同比上升134.0%。其中三元电池共计装车5.2GWh，同比上升97.3%；磷酸铁锂电池共计装车3.2GWh，同比上升244.5%。

2021-05-13 08:26
如何看待Pack内铁锂和三元混用

最近有两篇文章，分别从两个角度来看三元和铁锂的混用。

2021-06-01 09:25
可充电中性锌空气电池：进展，挑战和未来

本篇综述从三个方面总结了可充电中性锌空气电池的最新研究进展：电解液、锌负极和空气正极。

2021-05-19 10:59
揭开赣锋锂业的家底

今天的主角是A股锂矿第一股赣峰锂业(SZ:002460)。我们试图透过公开资料，揭开它的家底。

2021-06-03 09:46
“电池荒”来袭，生产纯电动汽车的车企要被卡脖子了？

放眼全球范围，其实电池短缺问题在今年年初已经显露，如今正逐渐逼近弹尽粮绝的时候。

2021-06-01 21:22
关于征集《锂离子电池用连续式真空干燥系统技术规范》等两项行业标准的函）征求意见程序

中国电器工业协会现启动《锂离子电池用连续式真空干燥系统技术规范》（2020-0865T-JB）（附件1）及广东正业科技股份有限公司牵头起草的《锂离子电池X射线检测设备》（2020-0870T-JB）（附件2）（工信厅科函【2020】181号）两项行业标准（征求意见稿）征求

2021-05-31 22:53

欢迎投稿

联系人：王女士
Email：cbcu#cbcu.com.cn
发送邮件时用@替换#
电话：010-53100736

在线投稿
