登录 注册 找回密码?
当前位置: 电池联盟网 > 数说 > 技术 >

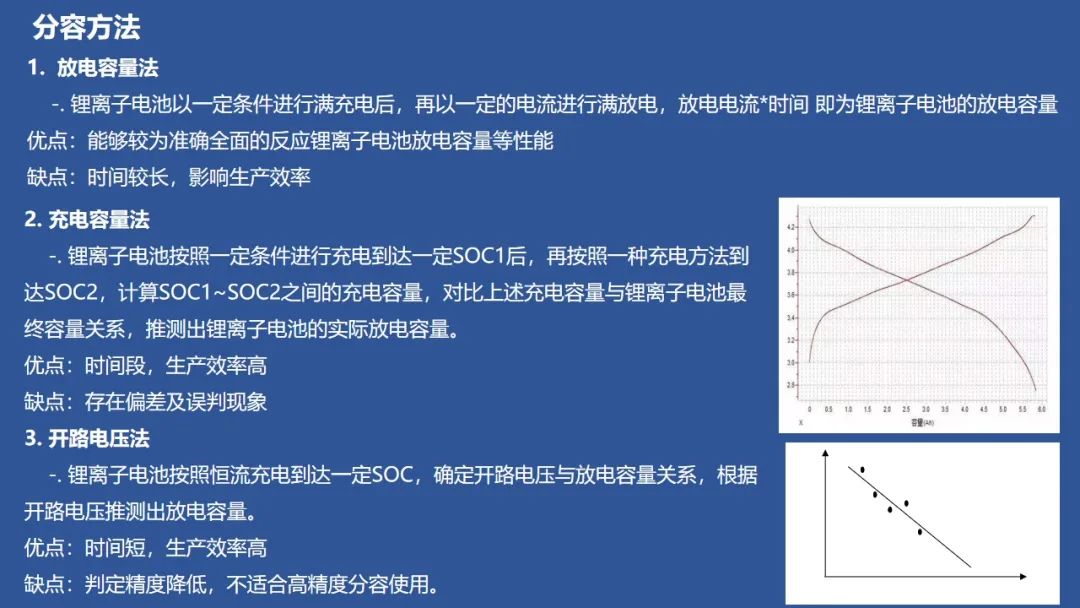

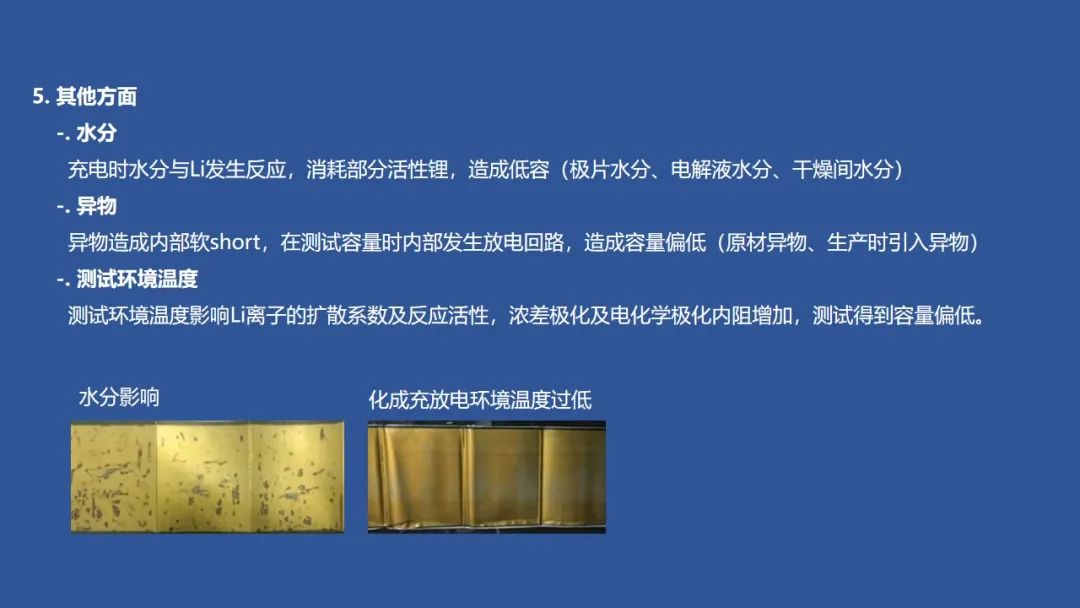

锂电池分容方法及容量影响因素概括

时间:2020-10-28 11:25来源:锂电联盟会长 作者:综合报道
点击: 次

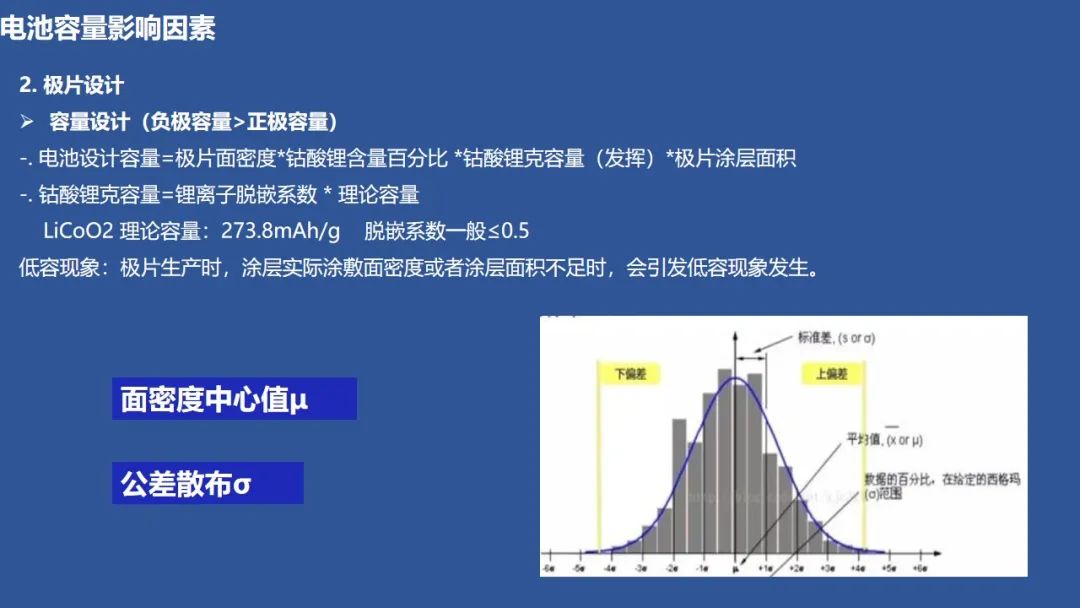

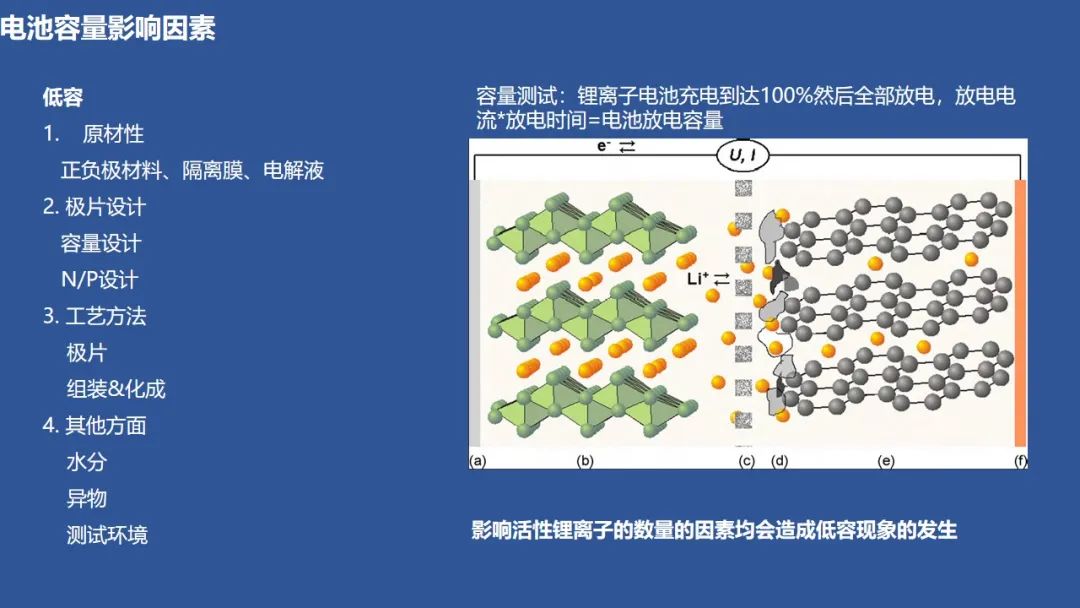

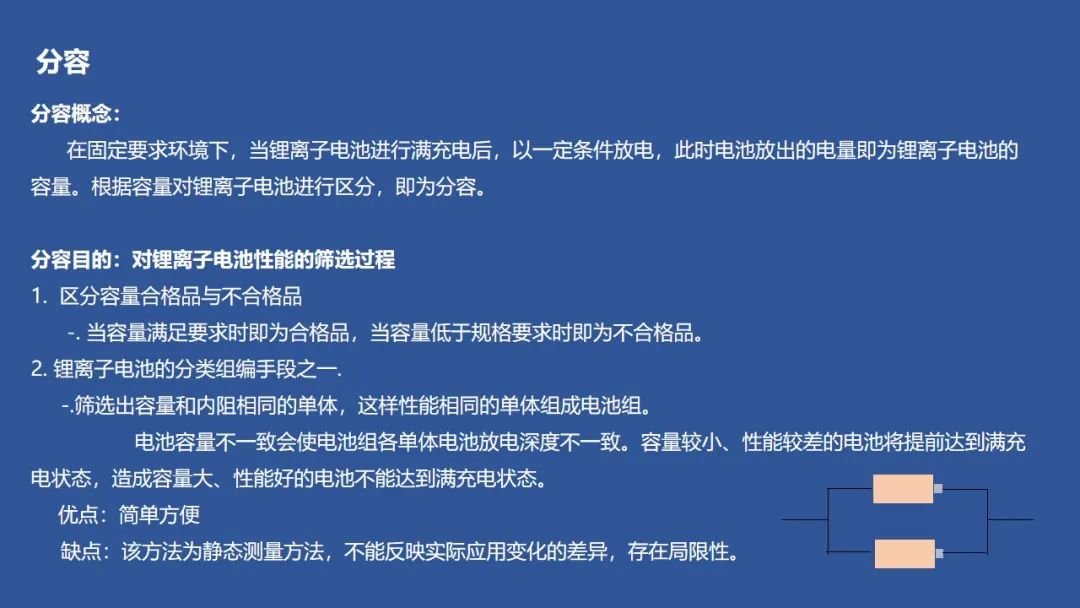

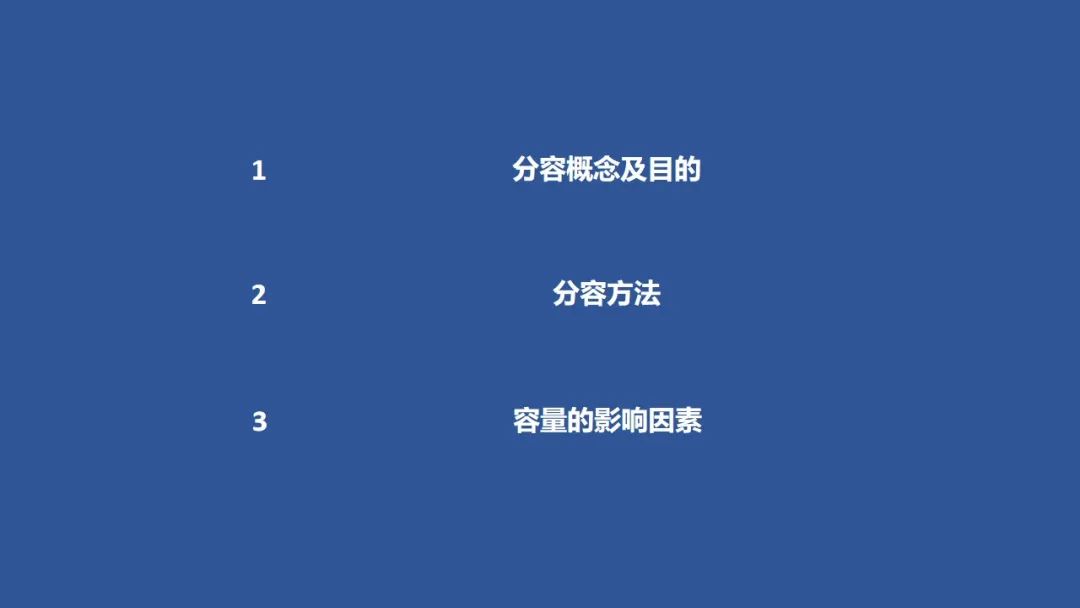

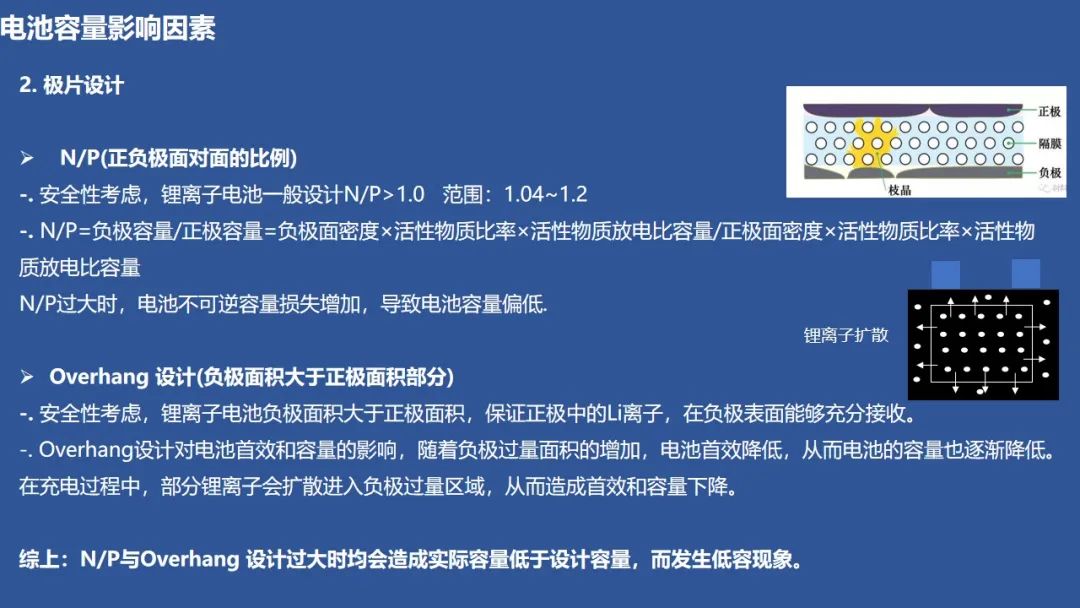

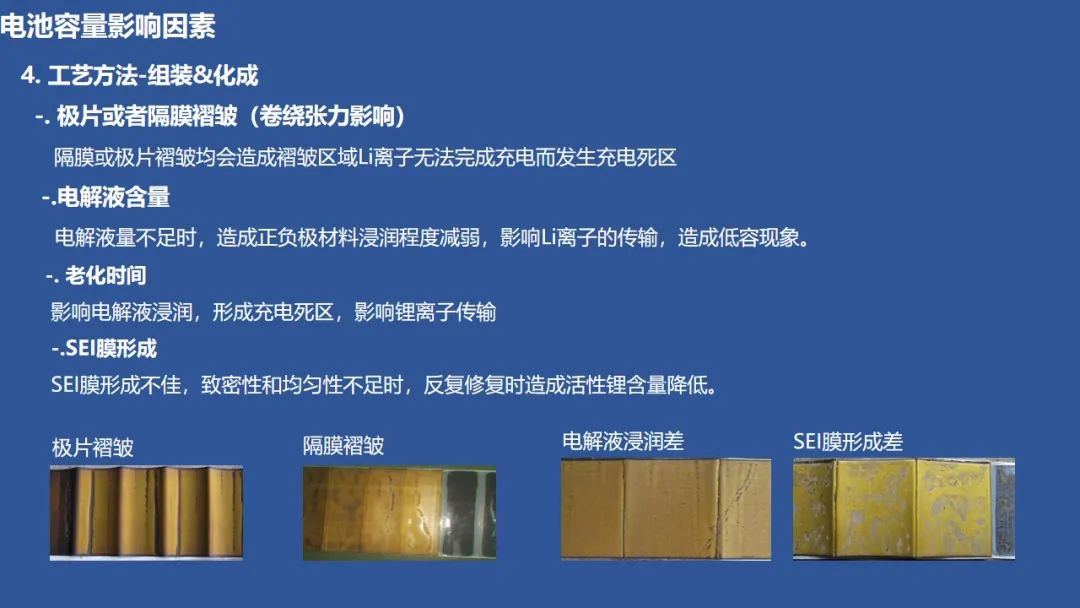

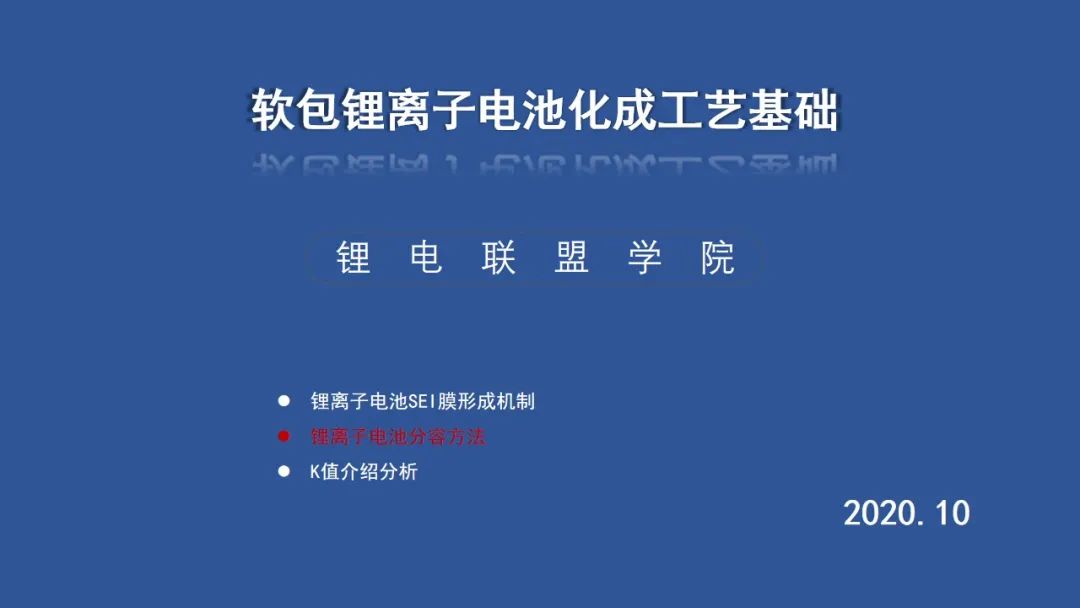

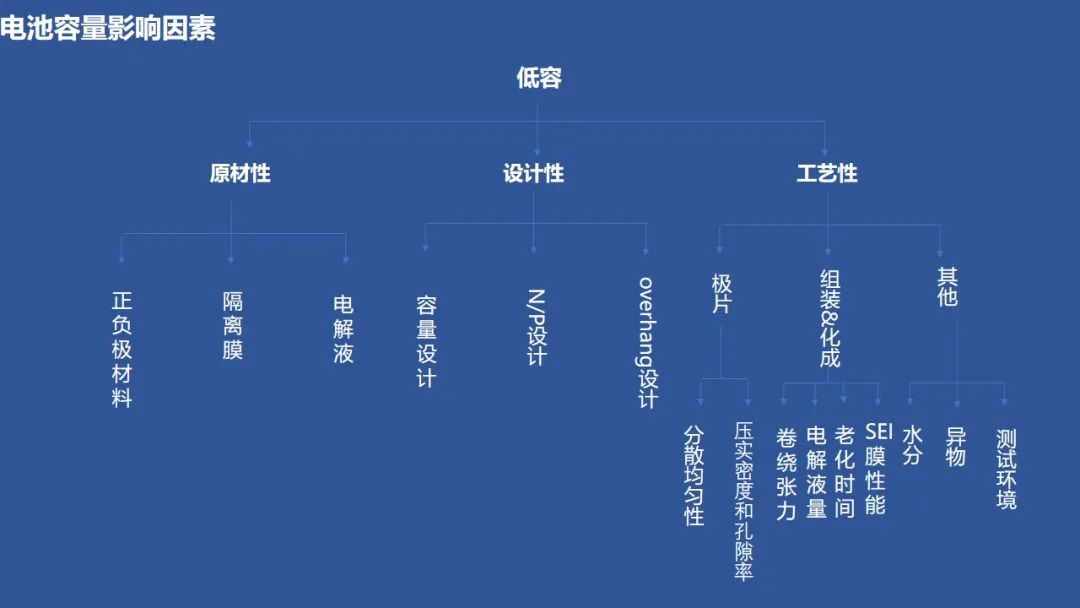

(责任编辑：子蕊)
文章标签： 锂电池 锂电池分容方法
作者：综合报道 ，如若转载，请注明出处：http://www.cbcu.com.cn/shushuo/jishu/2020102834575.html
看完这篇还不够？如果你也也是同行业需要发布您的新闻报道，请 戳这里 告诉我们！
免责声明：本文仅代表作者个人观点，与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
猜你喜欢

  • 锂电池极片设计及表面缺陷分析

    锂电池极片的设计是非常重要的，现针对锂电池极片设计基础知识进行简单介绍。
    2021-06-03 11:34
    		•

  • 三元锂电池挤压损伤试验研究

    本文以某型号锂离子动力电池为研究对象，对电芯不同方向进行挤压试验研究，通过采集挤压力、温度、电压数据分析找出电芯抗挤压弱的方向，然后进一步通过不同加载工况形式来分析确定电芯的挤压损伤容限，其次对模组不同方向抗挤压能力进行了分析。
    2021-06-01 11:37
    		•

  • 斯坦福大学：可控制厚度的锂电池用超薄锂金属-石墨烯氧化物主箔

    本文，斯坦福大学崔屹教授团队在《Nature Energy》期刊发表名为“Free-standing ultrathin lithium metal–graphene oxide host foils with controllable thickness for lithium batteries”的论文，研究开发了一种简单和可扩展的方法，在氧化石墨烯主体内合
    2021-05-26 10:57
    		•

  • 锂电池容量衰减变化及原因分析

    目前，可知引起锂离子电池容量衰减的主要因素包括正负极表面形成SEI钝化膜、金属锂沉积、电极活性材料的溶解、阴阳极氧化还原反应或副反应的发生、结构变化及相变化等。
    2021-05-20 10:34
    		•

  • 高压镍基锂离子电池在高温日历容量衰减机理分析

    本研究重点研究了锂离子电池在非自加热温度区域的充放电性能变化，采用由热稳定性最低的镍基正极材料(充满电状态)组成的18650锂离子电池在80°C储存下，研究了电池的性能劣化行为和机理。
    2021-05-17 11:41
    		•

  • AM：这个材料不简单，不加导电剂大幅提高钠/锂电池体积能量密度

    为提高电池体积能量密度，吉林大学-超硬材料国家重点实验室杜菲教授等人提出了一种有效的多晶型工程策略来提高FeSe的体积容量。
    2021-04-19 11:29
    		•

  • 必看！锂电池PACK主要工序标准

    锂电池PACK分为加工、组装、测试、包装四个部分，电池PACK之前都需要进行筛选，不同的客户对锂电池PACK之前的电芯要求完全不同，
    2021-04-16 09:40
    		•

  • 高容量富锂正极材料的挑战与最新进展

    厦门大学材料学院彭栋梁教授和谢清水特任研究员联合中科院物理研究所禹习谦研究员系统地总结了近年来富锂正极材料的研究进展。
    2021-04-09 12:28
    		•

  • 动力电池寿命衰减的内部机理与外部因素

    动力锂电池寿命衰减的内部机理与外部因素
    2021-04-05 16:45
    		•

  • 三元软包动力锂电池热安全性

    本文以23 A·h软包NCM523动力锂离子电池为研究对象，试验研究25% SOC、75% SOC电池热失控过程中热特征参数变化、温度场的分布及热失控的演变过程中电池各样貌下的温度。
    2021-03-18 10:37
    		•
专题
更多

中国电池工程师年会(2021CSBE)

电池制造工程师培训暨 国家电池行业职业等级评价（高级）班

相关新闻

  • 锂电池极片设计及表面缺陷分析

    锂电池极片的设计是非常重要的，现针对锂电池极片设计基础知识进行简单介绍。
    2021-06-03 11:34

  • 三元锂电池挤压损伤试验研究

    本文以某型号锂离子动力电池为研究对象，对电芯不同方向进行挤压试验研究，通过采集挤压力、温度、电压数据分析找出电芯抗挤压弱的方向，然后进一步通过不同加载工况形式来分析确定电芯的挤压损伤容限，其次对模组不同方向抗挤压能力进行了分析。
    2021-06-01 11:37

  • 斯坦福大学：可控制厚度的锂电池用超薄锂金属-石墨烯氧化物主箔

    本文，斯坦福大学崔屹教授团队在《Nature Energy》期刊发表名为“Free-standing ultrathin lithium metal–graphene oxide host foils with controllable thickness for lithium batteries”的论文，研究开发了一种简单和可扩展的方法，在氧化石墨烯主体内合
    2021-05-26 10:57

  • 锂电池容量衰减变化及原因分析

    目前，可知引起锂离子电池容量衰减的主要因素包括正负极表面形成SEI钝化膜、金属锂沉积、电极活性材料的溶解、阴阳极氧化还原反应或副反应的发生、结构变化及相变化等。
    2021-05-20 10:34

  • 高压镍基锂离子电池在高温日历容量衰减机理分析

    本研究重点研究了锂离子电池在非自加热温度区域的充放电性能变化，采用由热稳定性最低的镍基正极材料(充满电状态)组成的18650锂离子电池在80°C储存下，研究了电池的性能劣化行为和机理。
    2021-05-17 11:41

  • AM：这个材料不简单，不加导电剂大幅提高钠/锂电池体积能量密度

    为提高电池体积能量密度，吉林大学-超硬材料国家重点实验室杜菲教授等人提出了一种有效的多晶型工程策略来提高FeSe的体积容量。
    2021-04-19 11:29

  • 必看！锂电池PACK主要工序标准

    锂电池PACK分为加工、组装、测试、包装四个部分，电池PACK之前都需要进行筛选，不同的客户对锂电池PACK之前的电芯要求完全不同，
    2021-04-16 09:40

  • 高容量富锂正极材料的挑战与最新进展

    厦门大学材料学院彭栋梁教授和谢清水特任研究员联合中科院物理研究所禹习谦研究员系统地总结了近年来富锂正极材料的研究进展。
    2021-04-09 12:28
本月热点
欢迎投稿
联系人：王女士
Email：cbcu#cbcu.com.cn
发送邮件时用@替换#
电话：010-53100736
在线投稿
©2017 版权所有 电池联盟
华杰永泰科技（北京）有限公司 承办 Power by DedeCms
价值成就行业品牌！竭诚为您提供最新最热的资讯
京ICP备09081210号
企业微信号
微信公众号
